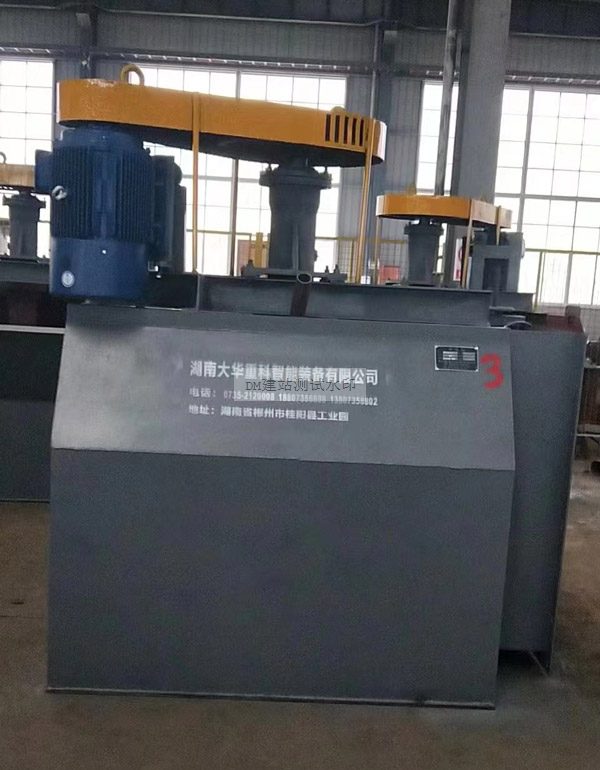

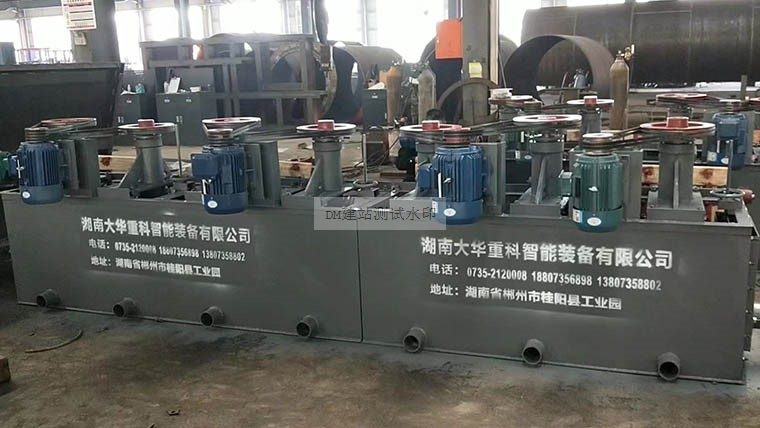

浮选机

Detail

XCF型与KYF型浮先机均属充气型浮选机，叶轮直径小，圆周速度低，可降低功率30-50%;槽内设有一个空气分配器，因而空气分散均匀:叶轮起离心泵作用，可使固体颗粒充分悬浮:采用U型槽结构，可使尾砂沉积小:叶轮结构及叶片间隙流道设计合理，叶轮磨损较均匀，叶轮，定子使用寿命长。KYF型无自吸矿浆能力，功率较低:KCF型具有自吸矿浆能力，可水平配置，不需要泡沫泵，但功耗较KYF略高一些，因而一般都将XCF型和高KYF型配置成机组，XCF型为吸入槽，KYF型为直流槽，联合机组可水平配置，不需泡沫泵。

BF浮选机技术参数

型号规指	容积	槽体尺寸	叶轮直径	处理能力	电抓功率	单槽质量
	容积	槽体尺寸	叶轮直径	处理能力	电抓功率	单槽质量
	m3	mm	mm	m3/min	kw	Kg
BF-0.37	0.37	740x740x750	286	0.2-0.4	1.5/1.1	470
BF-0.65	0.65	850x950x900	300	0.3-0.7	3/1.1	932
BF-1 2	1.2	1050x1150x1100	450	0.6-1.2	5 5/11	1370
BF-2.0	2	1400x1450x1120	500	1-2	7.5/1.1	1750
BF-2.8	2.8	1650x1650x1150	550	1.4-3	11/1.5	2130
BF-4	4	1900x2000x1200	650	2-4	15/1.5	2585
BF-6	6	2200x2350x1300	700	3-6	18.5/1.5	3300
BF-8	8	2250x2850x1400	760	4-8	30/1.5	4130
BF-10	10	2250x2850x1700	760	5-10	30/1.5	4660
BF-16	16	2850x3800x1700	850	8-16	37/1.5	8320
BF-20	20	2850x3800x2000	850	W-20	37/1.5	8670
BF-24	24	3150x4150x2000	920	12-24	45/1.5	8970

GF浮选机技术参数

型号规格	容积	槽体尺寸	安装功率	处理能力	刮板电机身率	空气吸入量	单槽质量
	容积	槽体尺寸	安装功率	处理能力	刮板电机身率	空气吸入量	单槽质量
	m3	mm	kw	m3/min	kw	m3/m2min	kg
GF-0.35	0.35	700x700x730	1.5	0.1-0.2	0.75	1.2	470
GF-0.7	0.7	900x900x900	3	0.1-0.4	1.1	1.2	932
GF-1.1	1.1	1100x1100x1000	5	0.2-0.5	1.1	t.2	1370
GF-2	2	1400x1400x1150	7.5	0.3-1.0	1.5	1.2	1750
GF-3	3	1500x1850x1200	11	0.5-1.5	1.5	1.2	2230
GF-4	4	1600x2150x1250	15	0.5-2	1.5	1.2	2585
GF-6	G	2000x2500x1300	22	1-3	1.5	1.2	3300
GF-8	8	2200x2900x1400	30	1-4	1.5	1.2	4130
GF-10	10	2200x2900x1700	30	2-6	1.5	1.2	4500
GF-16	15	2850x3800x1700	45	3-8	2.2	1.2	8320
GF-20	20	2850x3800x2000	45	4-10	2.2	1.2	8670
GF-24	24	3150x4150x2000	55	5-12	2.2	1.2	8970
GF-28	28	3150x4150x2300	55	5-14	2.2	1.2	9480
GF-42	42	3600x4800x2650	75	8-20	3	1.2	19400

浮选机技术参数

型号规格	容积 m3	槽体尺寸 mm	叶轮直径 mm	叶轮转速 r/mm	处理能力 m³/min	电机功率 kw	单槽质量 kg
型号规格	容积 m3	槽体尺寸 mm	叶轮直径 mm	叶轮转速 r/mm	处理能力 m³/min	电机功率 kw	单槽质量 kg
XCF/KYF-1	1	1000x1000x1100	400/340	358/281	0.2-1	5.5/4/1.1	920/1056
XCF/KYF-2	2	1300x1300x1250	470/410	331/247	0.4-2	7.5/5.5/1.1	1158/1346
XCF/KYF-3	3	1600x1600x1400	540/480	266/219	0.6-3	11/7.5/1.5	2172/2074
XCF/KYF-4	4	1800x1800x1500	620/550	215/200	1.2-4	15/11/1.5	2375/2100
XCF/KYF-6	6	2050x2050x1750	620/550	215/200	3-6	15/11/1.5	3545/3278
XCF/KYF-8	8	2200x2200x1950	720/630	185/175	3-8	22/15/1.5	4142/3857
XCF/KYF-10	10	2400x2400x2100	760/660	185/175	3-10	22/15/1.5	4894/4334
XCF/KYF-16	16	2800x2800x2400	860/740	160	4-6	37/30/1.5	6928/7575
XCF/KYF-20	20	3000x3000x2700	910/780	160	4-20	37/30/1.5	9200/8240
XCF/KYF-24	24	3100x3100x2900	950/800	153	4-24	37/30/1.5	10819/9820
XCF/KYF-30	30	3500x3500x3025	880/900	140	40-30	45/37/1.5	14810/13820
XCF/KYF-38	38	3600x3600x3400	1050/880	138	10-38	45/37/1.5	16900/16300
XCF/KYF-40	40	3800x3800x3400	1050/1050	138	10-40	45/37/1.5	18790/17097
XCF/KYF-50	50	4400x4400x3500	1200/1030	134	10-40	90/75/1.5	22000/22000

性能参数 / 型号		XJ1	XJ2	XJ3	XJ6	XJ11	XJ28	XJZ11	SF0.37	SF0.65	SF1.2	SF2.8	SF4	SF8


容积m3		0.13	0.23	0.35	0.62	1.1	2.8	1.1	0.37	0.65	1.2	2.8	4	8
矿浆汁生产能力m³/min		0.05-0.16	0.12-0.28	0.18-0.4	0.3-0.9	0.5-1.5	1.56-3.5	0.5-1.5	0.2-0.4	0.35-1	0.6-1.6	1.5-3.5	2-4	4-8
空气吸入量m³/㎡min		0.25	0.35	0.5	0.9-1	0.9-1.1	2.5	0.95-1.1	0.8-1	0.9-1	0.9-1.1	1-1.2	1-1.2	0.9-1
传动电机	功率kw	0.75	1.5	2.2	3	5.5	11	5.5	3	4	7.5	15	15	30
	转速r/min	1400	1430	1400	960	960	970	960	1410	960	960	970	730	730
刮板电机	功率kw	0.55	0.55	0.55	1.1	1.1	2.2	1.5	0.55	1.1	1.1	2.2	3	4
	转速r/min	1390	1390	1390	1400	1400	1400	1400	1390	1400	1400	1400	1400	1400
叶轮	直径mm	200	250	300	350	500	600	500	280	300	450	550	650	760
	转速r/min	600	500	470	400	350	280	330	380	400	320	268	220	191
槽体尺寸（长宽高）mm		500X500	600X600	700X700X	900X900	1100X1100	1750X1600	1100X1100	700X700	900X900	1100X1100	1700X1600	1850X2050	2200X2900
槽体尺寸（长宽高）mm		X550	X650	750	X850	X1000	X1100	X1000	X750	X900	X1100	X1150	X1200	X1400
